bom preço plataforma suspensa / gôndola suspensa / berço suspenso / andaime suspenso com ce e iso certificado

bom preço plataforma suspensa / gôndola suspensa / berço suspenso / andaime suspenso com CE E ISO certificado

Descrição detalhada do produto

Ⅰ Identificação de Plataforma Suspensa

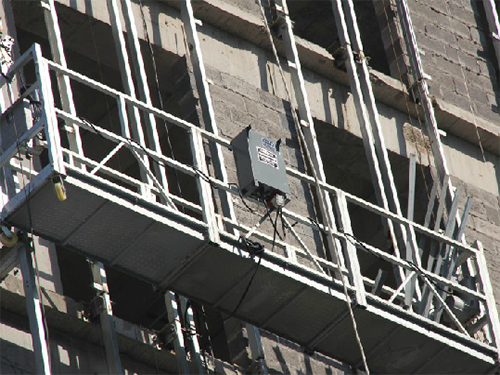

A plataforma suspensa é um tipo de equipamento de trabalho aéreo para o carregamento de pessoas, através da montagem de estrutura suspensa no topo do edifício, que está usando corda de aço ao longo da superfície vertical do edifício, e o movimento de subir e descer depende da energia elétrica.

M.Principal uso de plataforma suspensa

A) Para construção de paredes externas ou decoração para edifícios altos, ou instalação de componentes externos.

B) PARA manutenção e limpeza de paredes externas.

C) Para o grande projeto, por exemplo, construção, inspeção e manutenção de grande jarro, chaminé, barragem, ponte, quadro bem.

D) Grande vedação, limpeza e pintura da embarcação.

E) Para instalar placa de propaganda em lugar alto.

PlatformTipo de plataforma suspensa, material e conponentes

As plataformas suspensas A. Haoke são divididas principalmente em: ZLP100, ZLP250, ZLP500, ZLP630, ZLP800, ZLP1000

100.250.500.630.800.1000 carga de trabalho média

B. Material:

Plataforma é dividida por efeito de superfície, incluindo aço, galvanizado a quente, liga de alumínio.

O aço pode ser vermelho, preto e laranja de acordo com os requisitos do cliente.

Galvanizado a Quente

Liga de alumínio (os quadros inferior e lateral são de liga de alumínio, a cabeça é galvanizado a quente.)

A cabeça da plataforma suspensa se refere aos dois lados superiores.

Quadros de suspensão são divididos por efeito de superfície, incluindo aço e galvanizado a quente (não há liga de alumínio para quadros de suspensão).

C. Estrutura da plataforma suspensa e principais componentes

1) Plataforma

Composto de 1 M, 1.5 M, 2 M, 2.5 M, 3 M como por customers'requirements, largura é 690mm

Vantagem: fácil montagem, fácil instalação, fácil remoção

A.Front plataforma 1.08M, plataforma traseira1.18M, ​​cabeça de plataforma 1.4M de acordo com o padrão nacional.

B.Head adotado princípio mecânico avançado, aumentando o fator de segurança e stablizing precisão entre os furos de distância

C. superfície de superfície adotada areia explosão e remoting ferrugem e tecnologia de acabamento de cozimento, ou galvanizado a quente, a parte inferior é placa de aço auto resistência ao deslizador.

Nós podemos oferecer rodas e rolo de suporte contra a parede, eles precisam de carga extra.

Nós podemos oferecer wirewinder, os encargos serão suportados pelos clientes.

Tamanho da armação de aço

1) Machanism Suspension

O machanism da suspensão é compo do feixe dianteiro, do feixe médio, do feixe traseiro, da base dianteira, da base traseira

O cabo de aço de reforço, a coluna superior, o contrapeso, o médium insere a viga dianteira e traseira e pode ser ajustável.

Comprimento do feixe dianteiro: 2.3M, 4.0MM espessura, 82mm * 82mm

Comprimento médio do feixe 2M, 4.0mm de espessura, 70mm * 70mm

Comprimento do feixe traseiro 2.3M, 4.0mm de espessura, 82mm * 82mm

Quadro de contrapeso: 1.65M

Altura da suspensão: 1-1.8 M pode ser ajustado como por customers'requirements

Vantagem: fácil montagem e rasgado, economizar tempo e trabalho

Peso do Machanismo de Suspensão (apenas para referência)

Machanism da suspensão da explosão da areia: 270KG

Machanism de suspensão galvanizado a quente 253.8KG

Observações: A roda pode ser equipada em estrutura de contrapeso por conveniência.

3) talha:

Principalmente tipo LTD6.3 e LTD8.0,

Hoist dentro dos componentes: a engrenagem é cobre puro, enrolador de fio é liga de alumínio

Observações: Pls confirmar a tensão, temos três fases e tensão de fases duplas,

O peso da talha é 52-55kg, dentro do pacote é caixa + filme, o pacote exterior é caso de madeira

Cofre

Bloqueio seguro é aço inoxidável Dacrmet, fortalecer, uma vez que acontece vibração, pode ser bloqueado imediatamente, 100% qualificado. Pode ser dividido com garra e sem garra.

Parâmetro da seguinte forma

Modelo de Trava de Segurança LDF30
Especificação ajustada Todo o modelo
Força Compacta Permitida 30KN
Faixa de ajuste do ângulo de trava da corda 3 ° ~ 8 °
Distância de bloqueio de corda <100 mm

O peso do relógio comum seguro é 4,5 kg / pc (peso do relógio seguro centrífuga é 5,5 kg / pc), grua e relógio seguro no mesmo pacote, relógio seguro é coberto por filme para evitar confronto com grua.

5) caixa de controle

Com anos de experiência e transformação, caixa de controle Haoke é altamente configurada (nossos produtos são absolutamente nenhum vazamento e ciência de design, impermeável, anti impacto) com medidas de prevenção de chuva, prevenção de chuva e nevoeiro, 100% das peças internas são originais CHINT ( depois de um longo tempo experimento, e nossa própria patente, nossa distribuição de energia.A caixa tem peso leve, tamanho pequeno, mais de três vezes a vida, a vantagem de controle de baixa tensão, parte interna 100% CHINT), CHINT 50 transformador, pode proteger a instabilidade da corrente, desempenhar um papel de proteção, evitar a instabilidade de tensão causada por acidentes, baixa tensão para a indústria inconveniente. O contator AC é o CHINT 18A, o protetor de superaquecimento e outros componentes internos 100% são CHINT.

Observações: o peso da caixa de distribuição é de 16,5 kg. Alguns clientes exigem que as partes internas da caixa de distribuição sejam fornecidas pela marca Schneider, a cobrança será suportada pelos clientes.

Cabo metálico

Especificações 4 * 31SW-8.3, 6 * 19W + 1WS-8.6, etc., diâmetro opcional como 8.3mm, 8.6MM, 9.1mm, 9.3mm e assim por diante.

Suspenso

Plataforma

 ZLP500 e ZLP630 ZLP800 e ZLP1000
Diâmetro .38.3mm Ф8,6 mm Ф9,1 mm

O diâmetro do cabo usado em diferentes tipos de cestos é diferente.

Nota: o comprimento do cabo de aço é de 100 metros / volume. Alguns clientes precisam de outros comprimentos, como 50 metros, 120 metros, 150 metros e assim por diante. Nossa empresa pode fazê-lo e o custo deve ser ajustado de maneira flexível.

O diagrama de pacotes do cabo de aço é mostrado abaixo. Um conjunto de cestos de suspensão é composto por 4 cabos de aço com 400 metros de comprimento.

O peso do cabo de aço é 25KG / pc, e o 4pcs é 100KG.

Registros de envio: 115 metros de cabo de aço, 70X70X10 CM

7) corda segura:

100 metros / raiz, peso 13 kg. Podemos escolher dois tipos de todos os tipos e tipos de torção. O material: fibra de polipropileno (linha de alta resistência) é o propósito especial do navio oceânico de primeira classe; a alta qualidade e alta resistência de 18 mm, a grande força, o macio e duro, sem liberação, etc. Breaking pull 47250N GB6095-85.

8) Cabo

Standard 100 m / roll, peso 18,2 kg, o comprimento pode ser personalizado de acordo com as necessidades do cliente, parte alongada do custo suportado pelo cliente.

Observações: a tensão de alguns clientes é de 220V monofásica e devem ser equipados com cabo de 6πr. Se a tensão é de 220V trifásica, ela é equipada com um cabo de 4 πr.

Outras tensões, como 380V, 415V, etc., serão combinadas com cabos de 2,5 πr.

9) Contrapeso

Podemos fornecer três tipos diferentes de peso, incluindo: contrapeso de concreto, concreto com tampa de aço, contrapeso de fundição de ferro.

Ⅲ． Conjunto completo da tabela de especificação dos parâmetros do cesto e detalhe do peso

Modelo de Propriedade No. ZLP500 ZLP630 ZLP800 ZLP1000
Carga nominal (kg) 500 630 800 1000
Velocidade de elevação (m / min) 9 ～ 11 9 ～ 11 8 ～ 10 8~10
Potência do motor (kw) 2 × 1,5 50HZ / 60HZ 2 × 1,5 50HZ / 60HZ 2 × 1,8 50HZ / 60HZ 2 × 2,2

50HZ / 60HZ
Torque de freio (Km) 16 16 16 16
Faixa de ajuste do ângulo da corda de aço (°) 3 ° - 8 ° 3 ° - 8 ° 3 ° - 8 ° 3 ° - 8 °
Distância entre dois cabos de aço (mm) ≤100 ≤100 ≤100 ≤100
Trecho nominal da viga frontal (mm) 1500 1500 1500 1500
Plataforma suspensa Bloqueio Liga de alumínio Liga de alumínio Liga de alumínio Liga de alumínio
Nr.Of rack de plataforma Único rack Único rack Único rack Único rack
Plataforma Nr.Of 2 3 3 3
L × L × A (mm) (2000 × 2) × 690 × 1300 (2000 × 3) × 690 × 1300 (2500 × 3) × 690 × 1300 (2500 × 3) × 690 × 1300
Peso (kg) 350 kg 375 Kg 410 kg 455 kg
Mecanismo de suspensão (kg) 2 × 175 Kg 2 × 175 Kg 2 × 175 Kg 2 × 175 Kg
Contrapeso (kg) opcional 25 × 30pcs 25 × 36pcs 25 × 40pcs 25 × 44pcs
Diâmetro da corda de aço (mm) 8.3 8.3 8.6 / 9.1 8.6 / 9.1
Altura de elevação máxima (m) 300 300 300 300
Velocidade de rotação do motor (r / min) 1420 1420 1420 1420
Tensão (v) 3FASES / Fase Única 220V / 380V /

415V

 220V / 380V /

415V

 220V / 380V /

415V

 220V / 380V /

415V
