ZLP630 Construction Lift Gondola Platform
ZLP630 Construction Lift Gondola Platform is a temporary access configuration for facade construction, cleaning, painting or maintenance where a roof-suspended system is appropriate. The existing specification references zlp630. These values should be confirmed against the final supplied configuration and destination power supply.
Descripción
La máquina de góndola ZLP630 está destinada a aplicaciones temporales para la elevación de personas y sus equipos de trabajo, a alturas ilimitadas.
El modelo se adapta perfectamente a aplicaciones livianas como pintar y decorar, renovar, unir y reparar, limpiar ventanas, etc. El sistema completo consiste en la plataforma de trabajo equipada con dos polipastos LTD eléctricos y las ruedas de soporte, suspendidas por medio de cables de acero de Una estructura de suspensión.
Sistemas de seguridad
Para garantizar un funcionamiento seguro sin peligro para el personal, la plataforma está equipada con los siguientes dispositivos de seguridad:
1. Freno de servicio incorporado en el polipasto LTD.
2. Dos dispositivos de detención de caídas que actúan sobre los cables de seguridad.
3. Dos interruptores de límite superior.
4. No hay descenso de potencia en caso de fallo de alimentación.
5. Parada de emergencia.
6. Controlador de fase. (Opción)
7. Sensor de sobrecarga incorporado en los polipastos LTD según EN 1808. (Opción)
Los parámetros de la serie ZLP suspendieron la plataforma.
| Tpye | ZLP500 | ZLP630 | ZLP800 | ZLP1000 |
| Carga nominal | 500kg | 630kg | 800kg | 1000kg |
| Velocidad de elevación | 9m / min | 9m / min | 9m / min | 8.7m / min |
| Tensión-3fase | 380V (415V / 220V) | 380V (415V / 220V) | 380V (415V / 220V) | 380V (415V / 220V) |
| Frecuencia | 50Hz / 60Hz | 50Hz / 60Hz | 50Hz / 60Hz | 50Hz / 60Hz |
| Poder | 1.1 × 2 | 1.5 × 2 | 1.8 × 2 | 2.0 × 2 |
| Izar | LTD50 | LTD63 | LTD80 | LTD100 |
| Cerradura de seguridad | LSF308 | LSF308 | LSF309 | LSF310 |
| Dia.de cuerda de alambre | 4 × 31SW + FC-8.3mm | 4 × 31SW + FC-8.3mm | 4 × 31SW + FC-9.1mm | 4 × 31SW + FC-10.2mm |
| Plateform Size (L×W×H) | (2.5 × 2) × 0.76 × 1.45M | (2 × 3) × 0.76 × 1.45M | (2.5 × 3) × 0.76 × 1.45M | (2.5 × 3) × 0.76 × 1.45M |
| Peso de Jibs Suspendidos | 340kg | 340kg | 340kg | 340kg |
| Peso de la parte de elevación | 410kg (Acero) 290kg (Aluminio) | 450kg (Acero) 310kg (aluminio) | 520kg (Acero) 340kg (Aluminio) | 520kg (Acero) 340kg (Aluminio) |
| Peso contrario | 800kgs | 900kgs | 1000kgs | 1200kgs |
| 20GP cantidad de paquete | 10Sets | 10Sets | 9Sets | 9Sets |
| * El peso de la parte de elevación incluye plataforma, polipasto, cerraduras de seguridad y sistema de control eléctrico. | ||||
Detalles del producto
Detalles de la máquina de la góndola
Perfeccionar los detalles del proceso y la calidad es la garantía.

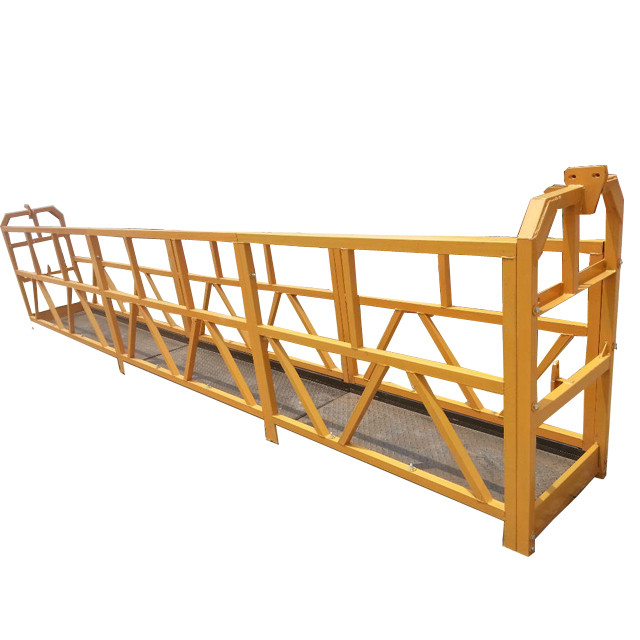

Suspensión de plataforma
Estribo final: Montado en los extremos de la plataforma.
Ventajas: La versión más económica y liviana, aunque con rendimientos extraordinarios.
Estribo marcoSe desliza sobre la plataforma como un "marco".
Ventajas: Los extremos de la plataforma y, por lo tanto, las esquinas del edificio son transparentes y se puede acceder a ellos fácilmente, intercambiables con la parte superior del estribo final.
"Estribo en "L: Colocado en la parte trasera de la plataforma detrás de los trabajadores.
Ventajas: La superficie de trabajo es completamente clara y se puede acceder fácilmente a toda la fachada.
Opciones de anclaje
| Abrazadera ligera de parapeto | Pinza de parapeto | Jibs de suspensión normal |
| En la mayoría de las aplicaciones, es posible utilizar un sistema de brazos de suspensión móviles en el techo para la fijación de plataformas suspendidas temporales. | ||
Plataforma de dos pisos
La plataforma ZLP se puede transformar fácilmente en una plataforma de dos pisos utilizando barras de sujeción especialmente diseñadas.
Accesorio para plataforma suspendida
Detalles Rápidos
Lugar de origen: Shangai, China (continental)
Marca: ÉXITO
Número de modelo: ZLP
Método de conducción: energía eléctrica
Material: Aluminio
Montaje de plataforma: tipo tornillo
Certificación: ISO9001: 2008 / CE / TUV
Suspensión de plataforma: Estribo final
Opciones de anclaje: Jibs de suspensión.
Color: personalizado
Nombre: maquina de gondola
Aplicación: Plataforma de andamio colgante.
Tipo: ZLP
Configuration and Applications
Model selection should consider the complete working load, platform section arrangement, building height, facade geometry and operating environment. A higher model rating does not allow the platform length or carried load to exceed the approved system limits.
Project Information Required
- Building height and required working length
- Workers, tools and material load
- Voltage, phase and frequency
- Roof parapet, suspension beam and counterweight conditions
Review our góndola suspendida, browse the product article library, or send the project requirements to Shanghai Success Construction International Trade Co., Ltd. Site planning should follow applicable local regulations and the OSHA suspended scaffold requirements.
